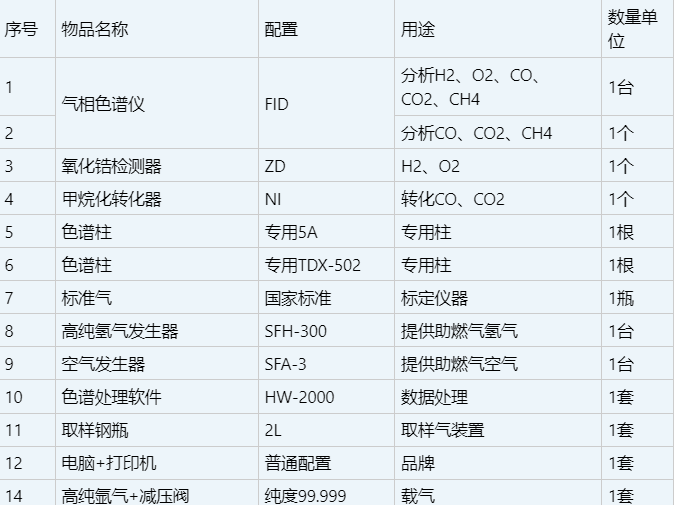

食品添加劑氮氣相色譜儀配置方案

氣相色譜儀 符合GB29202-2012《食品添加劑氮氣》

工作原理及儀器用途

氣相色譜儀具有氫火焰離子化檢測器（FID）和轉化爐（NI），專用色譜柱兩根。是高靈敏度、高選擇性的電化學檢測器。有時我們根據使用者的要求，在氣相色譜儀上增配了氧化鋯檢測器（ZD），用以彌補氧化鋯檢測器（FID）對O2、N2響應值低及無法檢出的缺陷，滿足了國家標準中高純氮氣的檢測要求，同時也可以用來檢測其他高純惰性氣體中的痕量H₂、O₂、CH₄、CO、CO₂等雜質。

氣路工作過程

圖1－1 GC-型氧化鋯氣相色譜儀氣路原理圖

1/8.穩壓閥

2/4/9.穩流閥

 3/5/7/10/12.壓力表

6. 背壓穩壓閥

11.針形閥

13. 十通閥

14.色譜柱II （分子篩，分析H2、O2、N2）

15.色譜柱Ⅰ（高分子小球柱，分析CH4、CO、CO2）

16.氧化鋯檢測器

17. 轉化爐

18. FID檢測器

19. 氫氣阻尼

20.空氣阻尼

21. 浮子流量計

（此圖僅作參考，以儀器的實際結構為準）

技術參數及技術特點

（1）柱箱溫度：

l 控溫范圍 ：室溫～200℃

l 控溫精度： ±0.1℃

(2)火焰離子化檢測器（FID）：

l 基線噪音：≤0.05mv

l 基線漂移：≤0.2mv /30min

*小檢測濃度：CH₄≤0.1ppm ,CO≤0.1ppm,CO₂≤0.1ppm，

H₂≤0.05ppm,O₂≤0.05ppm

(3)甲烷轉化爐

轉化率：≥98%

(4)儀器外形尺寸

l 體積：555*525*485mm

l 重量：35KG

（5）進樣系統

氧化鋯檢測器對氧氣的靈敏度極高（≤0.1ppm），如采用常壓方式進樣（樣氣出口直接排空），空氣中的氧氣將滲入進樣系統，嚴重影響檢測結果的準確性。因此，在樣品氣出口處加裝了一個背壓穩壓閥，使整個進樣系統內有一定的壓力，保證空氣中的氧氣無法滲入。同時還在背壓穩壓閥入口接壓力表，出口接流量計，用于調節進樣系統內樣品氣（或標準氣）壓力和流量。

（6）典型色譜圖
