一、概述

該款超聲波硬度計是我公司基于對超聲波硬度測量原理深入研究的基礎上，對其進行的創新性 設計。

常用材料有鋼和鑄鋼、銅、鋁合金。

增加了三種《用戶材料》功能，配合操作向?qū)В焖賹?shí)現用戶對特殊材料或新型材料測試的需 求！極大的拓展了超聲波硬度計的使用范圍

二、功能特點

l  設計依據標準：GB/T 34205-2017《金屬材料 硬度試驗 超聲接觸阻抗法》。可以對多種金屬 材料進行高精度檢測。

l  兩種硬度標尺顯示，可同時顯示維氏硬度和所選定的其他制式的硬度對應值。

l  專用電路設計，支持探頭熱插拔操作，即插即用，自動識別探頭力值。

l  硬度標尺：維氏(HV)、布氏(HB)、洛氏 B(HRB)、洛氏 C(HRC)、洛氏 A(HRA)

l  測量范圍：HV:10~1999、HB:76~618、HRB:41~105、HRC:20.3~68、HRA:60.7~85.6

l  含三種新型材料設定，方便對特殊材料硬度測試，理論上可以測試所有金屬材料的硬度。

l  顯示采用 IPS(In-Plane Switching)全數字液晶顯示器，色彩、響應速度等顯著提高。

l  寬廣的觀看視角，即使從側面觀看，畫面的色彩和細節變化也非常小。

l  中、英文顯示，人性化菜單式操作，簡單方便。

l  液晶亮度可任意調節，方便在光線灰暗環境使用。

l  USB 通信接口，可以方便、快捷的與 PC 機進行數據交換和參數設定。

l  一臺主機可配備各種不同探頭使用，實時自動識別探頭類型。更換時無需重新校準。

l  具有示值軟件校準功能。

l  可預先設置硬度值上、下限，超出范圍自動報警，方便用戶批量測試的需要。

l  金屬外殼，小巧、便攜、可靠性高，適用于惡劣操作環境，抗震動、沖擊和電磁干擾。

l  對特殊材料的硬度測量可使用用戶材料進行標定和檢測。

l  液晶上有剩余電量指示圖標，可實時顯示電池剩余電量；具有充電過程指示，操作者可隨時了 解充電程度。

l  可存儲*大 600 組硬度測量數據。每組數據包括測量日期、傳感器類型、材料、次數、單次測 量值、平均值、*大值、*小值、硬度制等信息。

l  內置 3.7V 大容量鋰離子可充電電池及 USB 充電控制電路；可連續工作不小于 20 小時；具有自 動休眠、自動關機等節電功能。

三、主要用途

l  已安裝的機械或**性組裝部件。

l  模具型腔。

l  重型工件。

l  壓力容器、汽輪發電機組及其設備的失效分析。

l  試驗空間很狹小的工件。

l  軸承及其它零件。

l  要求對測試結果有正規的原始記錄。

l  金屬材料倉庫的材料區分。

l  大型工件大范圍內多處測量部位的快速檢驗。

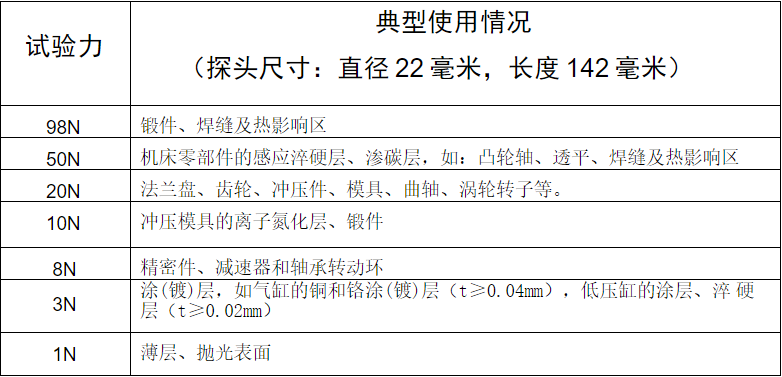

典型使用情況

四、技術參數

l  測量方向：垂直于被測工件表面

l  硬度標尺：維氏(HV)、布氏(HB)、洛氏 B(HRB)、洛氏 C(HRC)、洛氏 A(HRA)

l  測量結果顯示：維氏(HV)+硬度標尺

l  測量材料：鋼和鑄鋼、鑄鋁合金、純銅

l  用戶材料：3 種，有設置向?qū)?/span>

l  顯示：3.5 吋 IPS 全數字彩色液晶顯示器,分辨率 480×320

l  探頭識別：自動識別+手動設置，支持熱插拔

l  數據存儲：*大 600 組（測量次數 1～32）

l  工作電壓：3.7V 鋰離子電池組

l  持續工作時間：不小于 20 小時

l  充電電源：5V/1000mA

l  通訊接口：USB2.0

l  外形尺寸: 159×83×39mm(主機)、Φ22×141mm(探頭)

l  重量: 主機約 370g、探頭約 210g

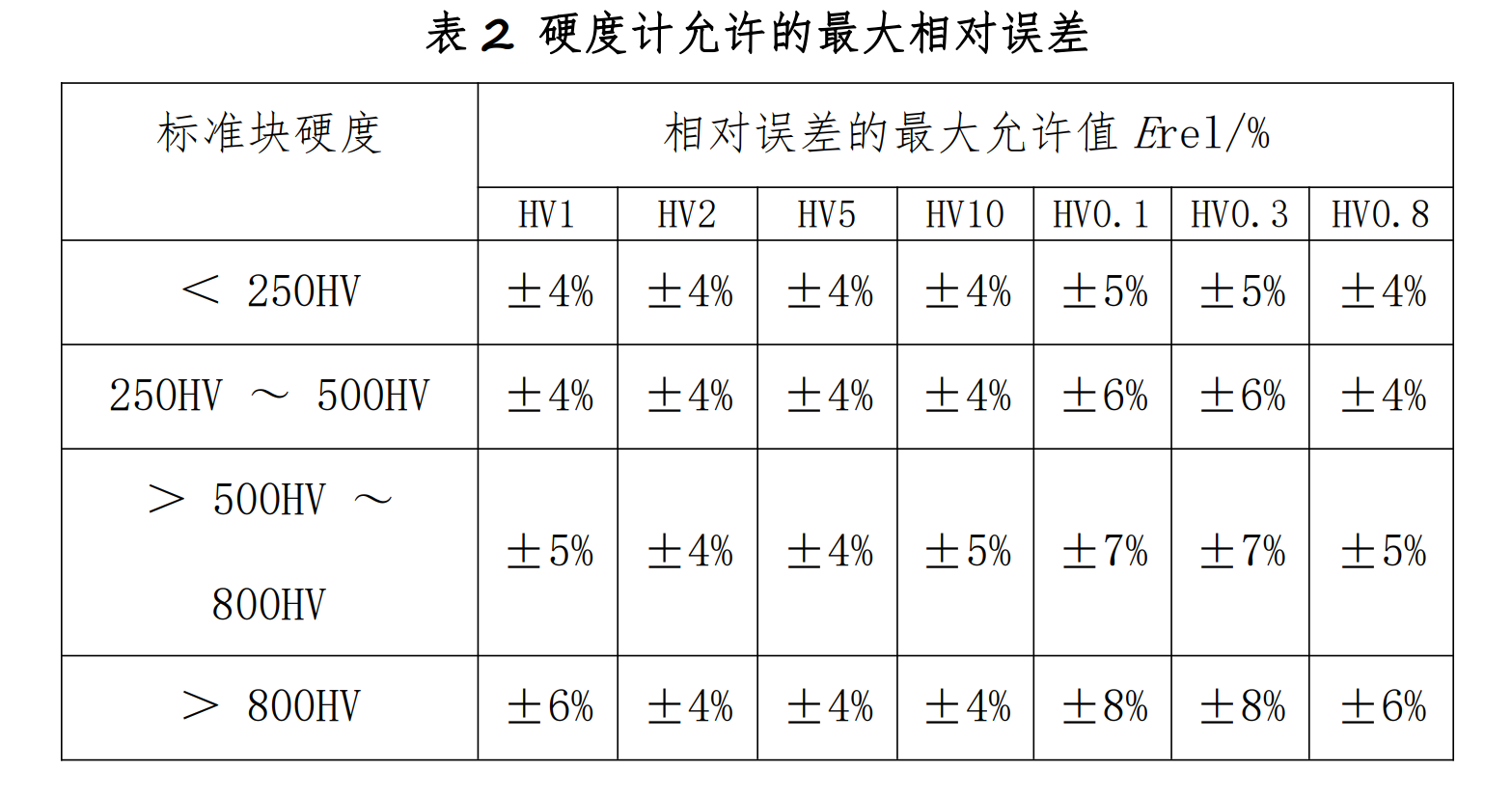

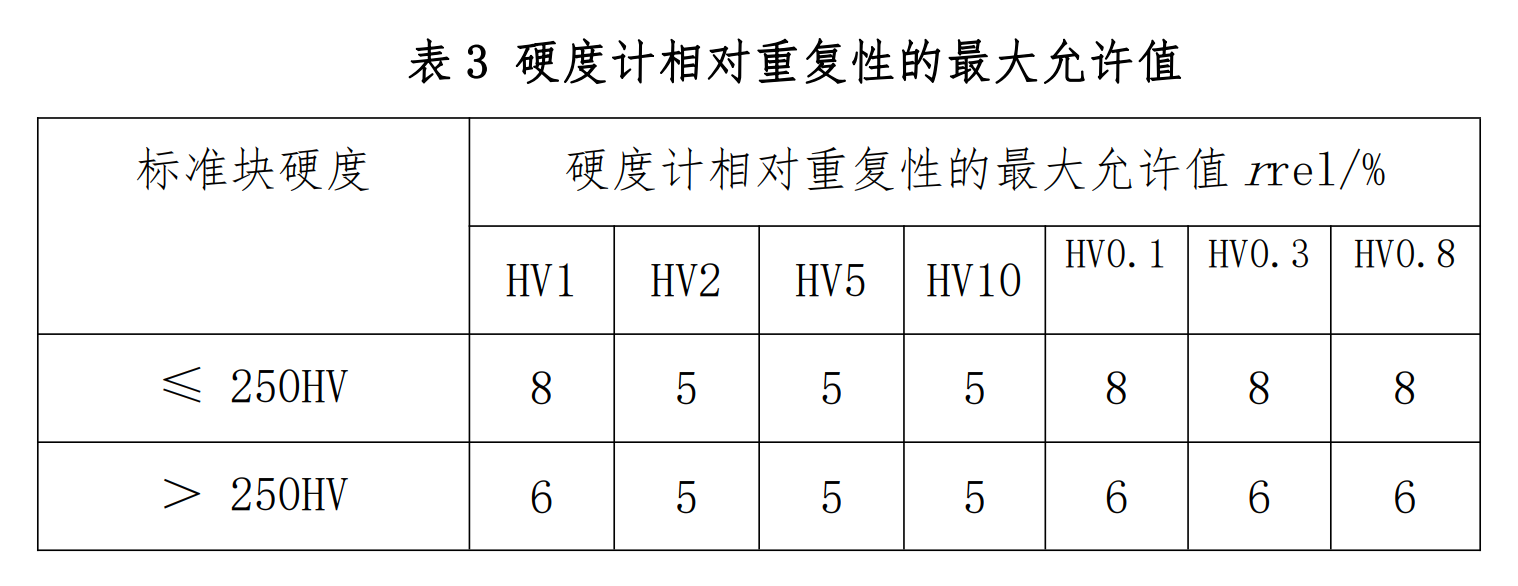

相對誤差及示值重復性見表 2、表 3

儀器配置：硬度計主機 1 臺；標配探頭 20N 1 個；連接電纜 1 條；標準硬度塊 1 塊 ； 通信充電電纜 1 條 ；充電器 1 個 ；使用說明書 1 本 ；合格證 1 張 ；保修卡 1 張 ； 儀器箱

選配：硬度計測量平臺；微型打印機
